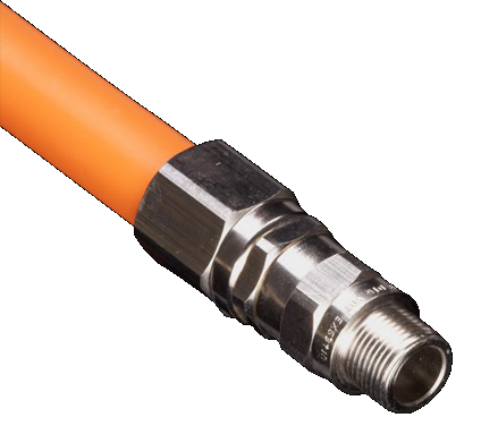

防爆软管接头

产品主要用途及适用范围

HPSB 系列防爆导管接头适用于以下危险场所：

爆炸性气体环境：1 区、2 区，IIA、IIB、IIC 类；

可燃性粉尘环境：20 区、21 区、22 区，IIIA、IIIB、IIIC 类。

本产品设计符合以下 IEC 国际标准：

IEC 60079-0:2017

IEC 60079-1:2014

IEC 60079-7:2015/AMD1:2017

IEC 60079-31:2022

产品说明

1. HPSB-F3/4 与 HPSB-F1 型内螺纹隔离接头

HAZPRO SENTRY HPSB-F3/4 和 HPSB-F1 型内螺纹隔离接头适用于 “增安型”（Ex eb） 和 “粉尘防爆型”（Ex tb） 应用场景，专为配合 HAZPRO SENTRY FC-16（用于 HPSB-F3/4）或 FC-19（用于 HPSB-F1）导管而设计。

该接头由以下部件组成：

前体（Front Body）：带有内螺纹，用于连接刚性导管；

后体（Back Body）：用于接入 FC 导管；

套筒（Sleeve）：插入后体内；

主体螺母（Body Nut）：将后体紧固于前体；

导管螺母（Conduit Nut）：将 FC 导管固定在后体上。

电气导线的密封通过随附的 PF8 环氧腻子 实现，将其填充于套筒与导线之间的空隙中。

前体配备 O 型密封圈，可有效防止粉尘和水汽侵入。

2. HPSB-M20、HPSB-M25、HPSB-NPT3/4、HPSB-NPT1（外螺纹）及 HPSB-F20、HPSB-F25（内螺纹）隔离接头

HAZPRO SENTRY HPSB-M20、HPSB-M25、HPSB-NPT3/4、HPSB-NPT1（外螺纹型）以及 HPSB-F20、HPSB-F25（内螺纹型）隔离接头适用于 “隔爆型”（Ex db） 和 “粉尘防爆型”（Ex tb） 应用场景，专为配合符合 AS/NZS 2053.4 标准 的 HAZPRO SENTRY FC-16（用于 HPSB-M20）或 FC-19（用于 HPSB-M25）导管而设计。

该接头由以下部件组成：

前体（Front Body）：带有外螺纹，用于连接隔爆外壳；

套筒（Sleeve）：插入前体内；

后体（Back Body）：用于接入 FC 导管；

主体螺母（Body Nut）：将后体紧固于前体；

导管螺母（Conduit Nut）：将 FC 导管固定在后体上。

电气导线的密封同样采用随附的 PF8 环氧腻子，填充于套筒与导线之间的空隙。

后体配备 O 型密封圈，可有效防止粉尘和水汽侵入。
